128路攝像頭如何組建監控網絡
欄目:公司資訊 發布時間:2020-03-06 信息來源:星火網防科技
攝像頭組網需要考慮攝像頭的選型,傳輸,存儲,顯示,解碼上墻等各個子系統。正文1、網絡架構對于中小型的攝像頭監控網絡,直接采用扁平化網絡,架構直接是核心層到接入層即可。核心層交換機放置監控機房,接入層交換機放置在室外各個區域的弱電箱中。網絡架構2、交換

攝像頭組網需要考慮攝像頭的選型,傳輸,存儲,顯示,解碼上墻等各個子系統。

正文

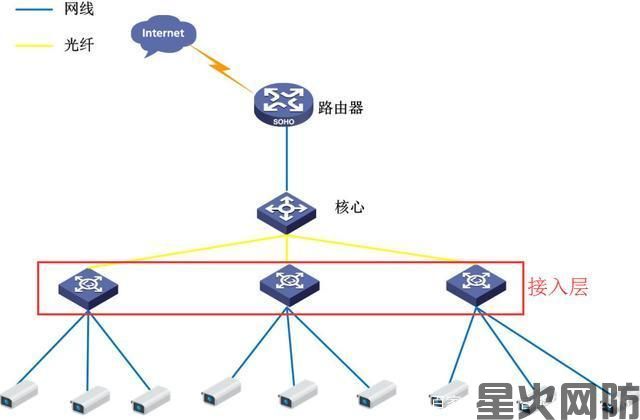

1、網絡架構

對于中小型的攝像頭監控網絡,直接采用扁平化網絡,架構直接是核心層到接入層即可。核心層交換機放置監控機房,接入層交換機放置在室外各個區域的弱電箱中。

網絡架構

2、交換機選型

在選型交換機時,我們首先要了解攝像頭的碼流和個數,現在主流的攝像頭的編碼技術都是以H.265技術為主,像之前使用的H.264編碼技術的攝像頭在實際弱電項目中的應用已經非常少了。

①攝像頭碼流計算

攝像頭的碼流是由主碼流和子碼流組成,主碼流主要用于攝像頭的高清預覽和錄像存儲,子碼流一般用于網絡傳輸。碼流的計算公式為,攝像頭碼流=主碼流+子碼流,下面列舉幾種常用的H.265編碼的攝像頭碼流。

200W=2.5M;

300W=3.5M;

400W=4.5M;

500W=5.5M;

②接入交換機選型

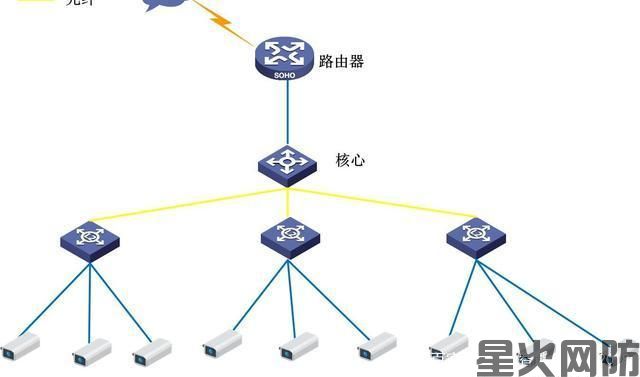

在知道攝像頭的碼流后,就可以進行交換的選型了,一般一個交換機實際帶寬的理論值為50%-70%,一個百兆接口的實際帶寬為50M-70M左右。從下面拓?fù)鋱D中可得知,A區200W像素的攝像頭為60臺,B區200W像素的攝像頭為40臺,C區200W像素的攝像頭為50臺。通過計算可得知A區攝像頭碼流=2.5MX60=150M>70M;B區攝像頭碼流=2.5MX40=100M>70M;C區攝像頭碼流=2.5MX50=125M>70M;看到這個碼流的數值我們就知道了A區、B區、C區均要選型為端口為千兆的交換機或者至少有一個上行口為千兆的交換機。在從鏈路層考慮,A區、B區、C區離監控機房距離較遠,超過100米,中間鏈路通過光纖傳輸數據,所以A區、B區、C區的交換機需要具備光口的功能或者直接使用光纖收發器,光纖收發器在接交換機也可以。A區、B區、C區均在室外,接入層交換機一般部署在室外弱電箱內,如下圖所示。

接入層

接入交換機放置處

③核心交換機選型

按照上面的方式基本上可以確定接入層交換機的型號。而此次150臺攝像頭對核心交換機的要求并不是特別高,可以選型華三的S5130系列,預算夠的話可以選型S5500系列的弱三層交換機。具體的電口和光口的個數按照實際項目在選型,核心層交換機一般部署在監控主機房的服務器機柜內。

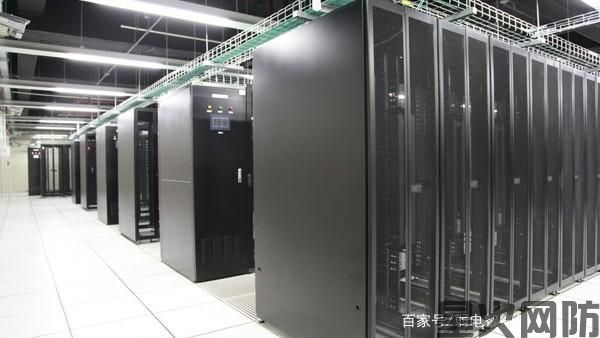

監控機房服務器機柜

2、前端子系統

前端子系統主要監控攝像頭的選型,可以根據不同的場景需求,選擇不同功能的攝像頭,比如人臉識別,低照度,車牌識別,行為分析,人流量統計,黑光,超寬動態,高空透霧,全彩攝像頭,防鹽霧,防爆炸等類型。

①室內靠近窗戶的環境下,外面的光照強度大于室內的強度,這類場景經常遇到,可以選型寬動態或者具有背光補償?shù)臄z像頭。

背光補償

寬動態開啟

②廣場/園區/機場大場景下,既要做到全景覆蓋又能做到人物細節的追蹤,可以選型AR云鏡攝像頭或者是鷹眼攝像頭。

鷹眼攝像頭-1

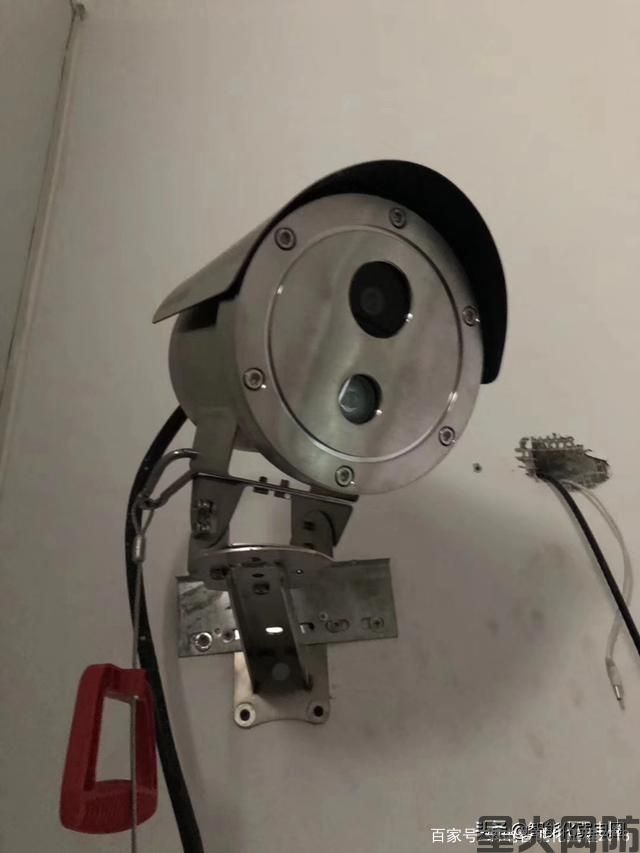

③特殊場景下的攝像頭選型,比如在海邊可以選型防鹽霧等類型的攝像頭,在石化,能源等行業可以選型防爆攝像頭。

防爆攝像頭-2

3、存儲設備

對于150個中小型攝像頭弱電項目,可以需要采用NVR或者是CVR存儲,具體如何計算硬盤數量可以看之前分享的文章。

NVR存儲

CVR存儲

4、大屏設備

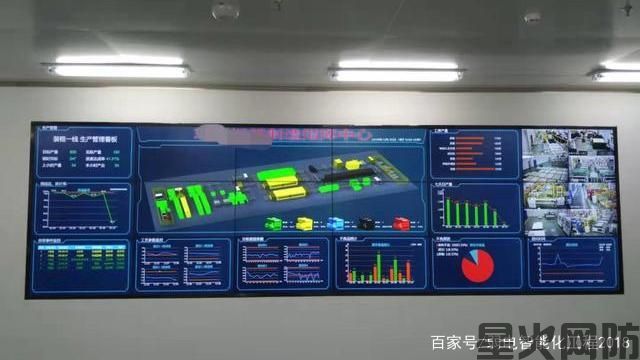

150個攝像頭項目,一般都會選型拼接屏,拼接屏可以是46寸,或者55寸組成,可以顯示前端攝像頭采集的監控畫面,報警信息,3D地圖和數據報表等內容。

大屏

5、解碼設備

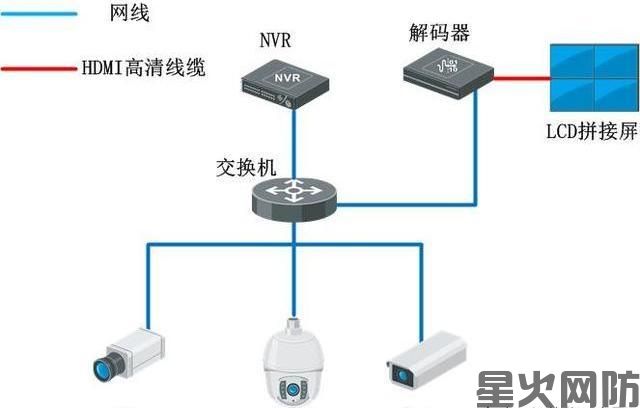

中小型監控項目解碼上墻都會選型視頻綜合平臺或者是解碼器,綜合平臺可以根據項目需求搭配合適的編解碼板,在解碼上墻是功能更加豐富,支持融合,分屏,開窗,漫游等多種功能。

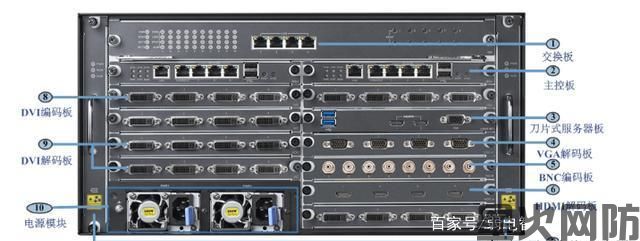

視頻綜合平臺

總結

150個攝像頭在弱電監控系統項目中,較為常見,除了涉及交換機的選型外,還要關注攝像頭,線纜,存儲,解碼,顯示等設備選型。
