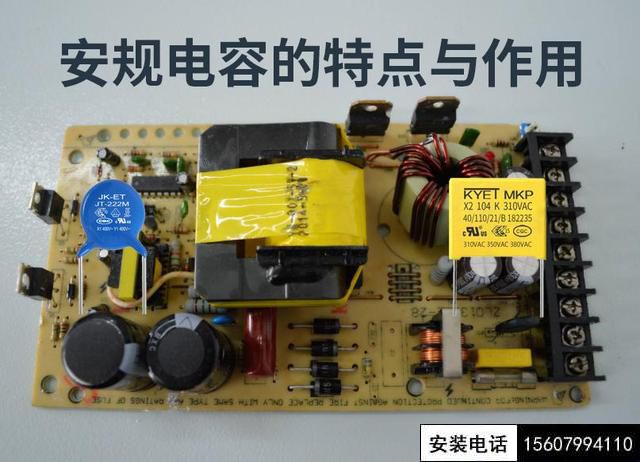

安規電容的概念相信很多人都知道，安規電容是指電容器失效后，不會導致電擊，不危及人身安全的安全電容器。但具體安規電容起什么作用？有什么樣的特點呢？特別明白的人不多，今天就來給大家普及一下安規電容相關的知識。

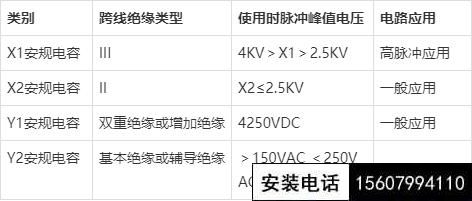

1、安規電容的種類與作用。

安規電容主要為分X和Y安規電容，它的最大的特點就是保護電路的安全，就是這種電容器損壞、失效以后，電路不會危害到我們的人身安全。

2、安規電容可不可以取消不要？

安規電容既然失效也不會出現安全問題，是不是直接就能不要了，這樣不就節省很多錢？這種想法是錯誤的，安規電容主要用于像開關電源這樣的電路中，而這種電源一般都是需要強制過認證的，不然產品無法銷售。安規起到電源濾波作用，分別對共模、差模干擾起濾波作用，如果沒有這些電容，可能產品會出EMC方面的問題，無法通過相關認證。所以安規電容絕對不能節省掉。

3、X、Y安規電容在電路中如何使用？

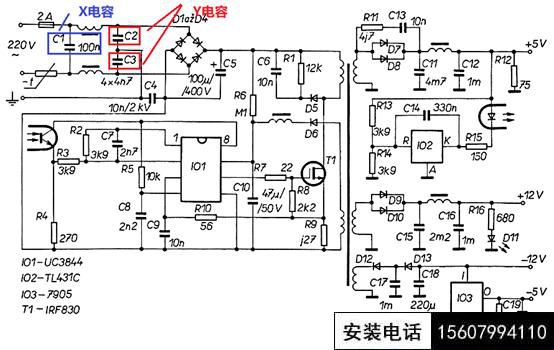

下面是一個經典的電路圖，我們通過電路圖詳細為大家介紹X、Y安規電容的用法。

我們家庭用的電，一般有三個線，也就是零線N，火線L，地線G。

X安規電容：用于零線與火線之間，如上圖C1，它在電路中起到的作用就是差模濾波。

Y安規電容：用于零線與地線、火線與地線之間，如上圖的C2 C3電容，它的作用是共模濾波。

4、X、Y安規電容的區別。

兩者的容量差別很大，X電容容量很大，Y電容的容量就極小，一般X電容是uF級，Y電容是nF級。

5、X2安規電容的額定電壓

目前市面上的普通X2安規電容是275VAC，好的X2安規電容的額定電壓已經變成310VAC/350VAC/380VAC。

安規電容的作用是什么？其實在我們的生活中安規電容有很廣泛的應用，安規電容作為安全電容括安規X電容及安規Y電容，具體有安規電容作濾波用;安規電容作旁路用等，起著時刻保護使用者的安全作用，安規電容一般是用于高壓保護。

安規電容

安規電容之所以稱之為安規，它是指用于這樣的場合：即電容器失效后，不會導致電擊，也不危及人身安全。安規電容包含X電容和Y電容兩種，它普通電容不一樣的是，普通電容即使在外部電源斷開之后，它內部?jī)?chǔ)存電荷依然會保留很長一段時間，但是安規電容不會出現這個問題。安規電容大多數為藍色、黃色、灰色以及紅色等。

安規電容在電源中的作用

我們都知道電容在電路中是為了阻隔直流電，通過交流電的作用，所以電容常用于級間耦合、濾波、去耦、旁路及信號調諧。而一般安規電容都是作用于抗干擾電路中的濾波作用，在電源濾波器中，安規電容起到電源濾波作用，從而分別對共模，差模干擾起濾波作用。

1、安規電容作濾波用

濾波是安規電容的作用中很重要的一部分。幾乎所有的電源電路中都會用到。從理論上說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1uF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過，電容越大高頻越容易通過。具體用在濾波中，大電容（1000uF）濾低頻，小電容（20pF）濾高頻。

安規電容作為濾波電容用，可比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

2、安規電容作旁路用

旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地彈是地連接處在通過大電流毛刺時的電壓降。

安規電容應用

安規電容的應用是十分廣泛，廣泛應用于小家電產品、電源產品、機電馬達，LED燈飾、充電器、不間斷電源等

1、抑制電磁干擾

抗電磁干擾是X電容最常見的作用，一般兩根引腳跨接在零線和火線之間，適用于高頻、直流、交流、耦合，跨接脈沖電路中，能夠能承受過壓沖擊，一般與電阻并聯使用，目的是起到泄放電荷作用；

2、阻容降壓

阻容降壓也是X電容經常用到的，特別對于成本低廉成品，電容降壓的工作原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流。同時在電容器上串聯一個阻性元件，則阻性元件兩端所得到的電壓和它所產生的功耗完全取決于這個阻性元件的特性。因此，電容降壓實際上是利用容抗限流，而電容器實際上起到一個限制電流和動態分配電容器和負載兩端電壓的角色。如下圖

3、濾波

X2安規電容器可以用作直流濾波使用，可以并聯使用。

2、Y安規電容應用

很多隔離式開關電源在初級和次級上加Y電容是為了給次級的共模電流提供一個回路到初級，減少共模電流對輸出的影響。Y電容串接在高壓地和低壓地之間，有時會采用兩個Y電容串聯是為了提高高壓地和低壓地之間之間的耐壓，有時候會出現耐壓不足的情況，導致安規電容打耐壓過不了，可以選用高壓陶瓷電容作為Y電容，Y電容通常接法有四種情況：

1、輸入端,和共模電感形成濾波器,L和N分別對PE加；

2、儲能大電容正負端對PE加；

3、輸出端對PE加；

4、變壓器原副邊跨接。
